耐腐蝕性
由于其鉻、鉬含量高，在高濃度氯離子環(huán)境下抗點腐蝕性能、抗縫隙腐蝕性能極高。由于其鎳含量高，其抗應(yīng)力腐蝕開裂性能也超強(qiáng)。

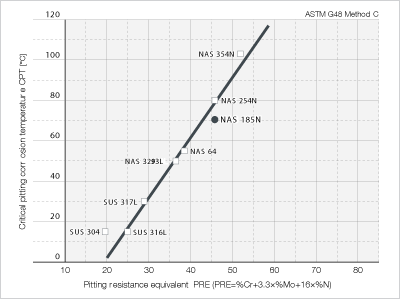

耐點腐蝕性能

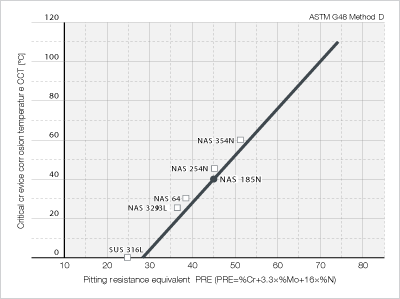

抗縫隙腐蝕性能
抗應(yīng)力腐蝕開裂性能
合金
主要化學(xué)成分(wt%)
|
45%
(154℃)
|
42%
(142℃)
|
40%
(138℃)
|
38%
(134℃)
|
35%
(126℃)
|
30%
(115℃)
|
25%
(110℃)
|
20%
(108℃)
|
SUS 304
18Cr-8Ni
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
SUS 316L
17Cr-12Ni-2Mo
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
NAS 64
25Cr-6Ni-3.3Mo-0.16N
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
○
|
NAS 185N
20Cr-18Ni-6Mo-0.8Cu-0.2N
|
×
|
×
|
×
|
×
|
○
|
○
|
○
|
○
|
試驗方法：U形彎曲試驗片，沸騰MgCl2水溶液，試驗時間：300小時
○：未開裂
×：腐蝕開裂
朔性加工性
冷加工與熱加工處理與SUS304、SUS316等標(biāo)準(zhǔn)奧氏體不銹鋼大體相同，但由于其強(qiáng)度較高，在冷加工和熱加工時都應(yīng)加以注意。
焊接性
S31254的焊接和標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用手工電弧焊、TIG焊接及等離子焊接。焊接材料請使用哈氏合金C系列。無需預(yù)熱或后加熱處理。
切削性
由于S31254的鎳含量較高，其切削性比普通奧氏體不銹鋼差，但比鎳基合金好。切削工具請盡量使用超硬工具，并且最好在低推進(jìn)速度和大切削深度的條件下切削。
熱處理
S31254為奧氏體不銹鋼，因此熱處理要按標(biāo)準(zhǔn)奧氏體不銹鋼進(jìn)行。
通?？捎玫臒崽幚項l件如下。
酸洗
酸洗可使用硝酸和氫氟酸混合液。由于S31254比304具有較高的耐蝕性，因此它的氧化皮比304較難去除。酸洗前進(jìn)行短時間堿浸漬，或者進(jìn)行噴丸處理則效果更好。
